МКА «Чолбон»

SAKHACUBE-CHOLBON

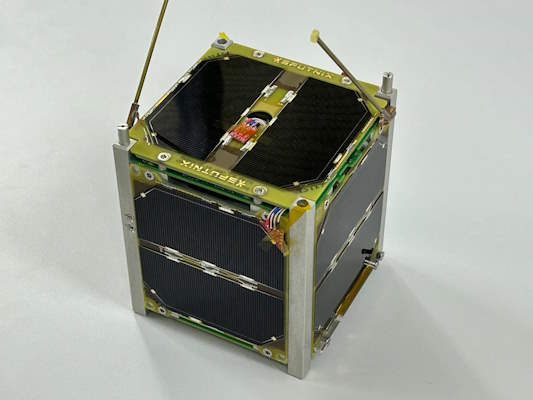

МКА «Чолбон» — малый космический аппарат, разработанный и созданный в рамках совместного с Малой Академией Наук РС(Я) проекта по запуску первого якутского спутника. Аппарат предназначен для выполнения образовательных и научно-исследовательских задач, а также для отработки наземной космической инфраструктуры.

На борту МКА установлена полезная нагрузка ООО «ЯКС» с 12 Arduino-совместимыми микроконтроллерами и набором датчиков для изучения параметров окружающей среды. Школьники и студенты Республики Саха (Якутия) смогут загружать программы на борт аппарата и проводить собственные исследования.

Космический аппарат также выполняет радиолюбительскую миссию. С МКА будет передаваться телеметрия и изображения бортовой камеры, SSTV-открытки, аудиосообщения и другие данные. Для связи с аппаратом используется диапазон УКВ 437-439 МГц.

Проект создается при поддержке Целевого фонда будущих поколений РС(Я).

Общая информация

Название	МКА «Чолбон»
Название в каталоге	SAKHACUBE-CHOLBON
Платформа	SXC1 от ООО «СПУТНИКС»
Полезная нагрузка	ПН YktSat EDU/16 PC/104
Заказчик	ГАНОУ РЦ РС(Я) «МАН РС(Я)» НО «ЦФБП РС(Я)»
Оператор	ГАНОУ РЦ РС(Я) «МАН РС(Я)», ООО «ЯКС» (тех. сопровождение)
Разработчик	ООО «СПУТНИКС», ООО «ЯКС»
Статус	Ожидание передачи пусковому оператору
Дата запуска	Ожидается 17 Июн 2025 Попутная ПН к КА «Аист-2Т»
Место запуска	Космодром Восточный, Россия
Продолжительность миссии	3 года

Управление КА осуществляется с помощью земных станций управления, входящих в состав сети GSN. Для связи с аппаратом используется диапазон УКВ 437-439 МГц.

Основная станция управления: 678011 Республика Саха (Якутия), Хангаласский улус, с. Чапаево, ул. Г. Саввина, д.1, ГАНОУ РЦ РС(Я) «МАН РС(Я)».

Технические характеристики

Массогабаритные характеристики

Таблица 1. Массогабаритные характеристики МКА «Чолбон»
Параметр	Значение
Исполнение	CubeSat, 1U
Габаритные размеры (по направляющим)	100 x 100 x 113.5 мм
Габаритные размеры (не более)	108 x 108 x 113.5 мм
Масса	1.1 кг

Бортовая аппаратура

Состав бортовой аппаратуры:

Полезная нагрузка YktSat EDU/16 PC/104 — 1 шт.
Антенна УКВ с системой отделения SXC-AUH-03 — 1 шт.
УКВ приемопередатчик SXC-UHF-02 — 1 шт.
Система электропитания SXC-PSS-03 — 1 шт.
Блок аккумуляторных батарей SXC-BAT-03 — 1 шт.
Бортовая вычислительная машина SXC-MB-04-RPI — 1 шт.
Камера SXC-CRPI-01 — 1 шт.
Солнечные панели с GaAs ФЭП и катушками СОС (боковые) SXC-SGS-03 — 4 шт.
Солнечные панели с GaAs ФЭП и катушками СОС (торцевые) SXC-SGE-03 — 2 шт.

Система ориентации и стабилизации — электромагнитные катушки, встроенные в солнечные панели; контроль ориентации — магнитометр, гироскоп, акселерометр. Точность поддержания ориентации — 20°.

В составе полезной нагрузки: 12 Arduino-совместимых микроконтроллеров; гамма-спектрометр сцинтилляционный CsI(Tl); датчики температуры; датчики освещенности мультиспектральные по каждой оси КА; камера. Подробные характеристики полезной нагрузки доступны на странице ПН YktSat EDU/16 PC/104.

Энергетический баланс

Таблица 2. Энергетические характеристики МКА «Чолбон»
Параметр	Значение
Энергопотребление средневитковое	1.11 Вт
Энергопотребление пиковое	5.00 Вт
Емкость аккумуляторных батарей	39.00 Вт⋅ч
Доступная средневитковая мощность ПН	0.50 Вт
Выработка ФЭП суммарная средневитковая, не менее	1.50 Вт

Радиолиния

Таблица 3. Баланс радиолинии Downlink (Борт—Земля)
Параметр радиоканала	Значение
Мощность передатчика, Pпрд	2.0 Вт (3.0 дБВт)
Коэффициент усиления передающей антенны, Gпрд	2.2 дБи
Коэффициент усиления приёмной антенны, Gпрма	18.7 дБи
Суммарные потери при распространении сигнала, Lп	154.0 дБ
Потери в антенне передатчика, Laпрд	2.2 дБ
Потери в антенне приёмника, Laпрм	3.0 дБ
Уровень сигнала на входе приемника, Pспрм	-138.3 дБВт
Эффективный шум земной станции, T	520 К (-10.7 дБ/К)
Уровень шума на входе приемника, Pшпрм	-161.4 дБВт
Постоянная Больцмана, k	-228.6 дБВ/Гц
Требуемое отношение энергии бита к мощности шума	10.0 дБ
Скорость передачи данных в канале	9600 бит/с (39.8 дБ/Гц)
Соотношение сигнал/шум (SNR)	+23.1 дБ
Энергетический запас линии	13.1 дБ

Таблица 4. Баланс радиолинии uplink (Земля—Борт)
Параметр радиоканала	Значение
Мощность передатчика, Pпрд	10.0 Вт (10.0 дБВт)
Коэффициент усиления передающей антенны, Gпрда	18.7 дБи
Коэффициент усиления приёмной антенны, Gпрма	2.2 дБи
Суммарные потери при распространении сигнала, Lп	154.0 дБ
Потери в антенне передатчика, Laпрд	1.3 дБ
Потери в антенне приёмника, Laпрм	3.0 дБ
Уровень сигнала на входе приемника, Pспрм	-129.8 дБВт
Эффективный шум КА, T	385 К (-25.7 дБ/К)
Уровень шума на входе приемника, Pшпрм	-161.0 дБВт
Постоянная Больцмана, k	-228.6 дБВ/Гц
Требуемое отношение энергии бита к мощности шума	8 дБ
Скорость передачи данных в канале	9600 бит/с (39.8 дБ/Гц)
Соотношение сигнал/шум (SNR)	+31.1 дБ
Энергетический запас линии	23.1 дБ

Орбитальная информация

Таблица 5. Предварительные параметры орбиты МКА «Чолбон»
Параметр	Значение
Тип орбиты	Солнечно-синхронная (ССО)
Наклонение	97.5°
Высота	550 км
Период обращения	95.5 мин
Местное время прохождения восходящего узла (LTAN)	22:30

Параметры в формате TLE на данный момент недоступны.

Радиолюбителям

МКА «Чолбон» использует стандартные протоколы передачи данных ООО «СПУТНИКС». Техническая информация о радиолинии доступна на сайте ООО «СПУТНИКС». Для связи с аппаратом используется диапазон УКВ 437-439 МГц.

Планируется передача телеметрии и изображений бортовой камеры, SSTV-открыток, аудиосообщений и других данных. Подробности будут опубликованы на отдельной странице ближе к дате запуска. Радиолюбительские передачи будут объявляться заранее.

В данный момент идет процесс координации частот в IARU.

Параметры радиоканала

Таблица 6. Параметры радиоканала МКА «Чолбон»
Параметр радиоканала	Значение
Частота	437-439 МГц (будет объявлено позднее)
Позывной	RS18S
Мощность передатчика	2 Вт
Модуляция	GMSK
Скорость передачи данных	4800 бит/с основная 9600, 19200 (данные ПН)
Протокол	USP, AX.25, SSTV
Режимы SSTV	Robot36, Robot72
Классы излучения	4K8F1D, 9K6F1D, 16K0F1D, 19K2F1D
Передаваемая информация	Телеметрия, изображения, аудиосообщения, SSTV-открытки
